在拉力測試過程中，夾具打滑是一個常見但又極易被忽視的問題。一旦出現打滑，測試數據很可能已經失真，不僅影響結果的準確性，還可能導致重復測試、浪費時間與樣品。針對這一痛點，海達儀器整理了一份排查指南，從“操作、夾具、試樣、參數”四個維度出發，幫助用戶一步步找出問題所在，并給出切實可行的解決辦法。

一、操作與匹配問題

1. 夾持長度不足
如果試樣夾持部分太短，沒有完全進入鉗口，初始摩擦力就會不足，容易在拉伸過程中滑脫。

解決對策：確保試樣的夾持長度 ≥ 鉗口齒面長度。裝夾時，應先將試樣推到底，再施加初始夾緊力，保證接觸充分。

2. 鉗口選型錯誤
用大夾具夾小試樣，或用平鉗口夾粗糙試樣，都會導致接觸面積小、摩擦系數低，打滑幾乎不可避免。

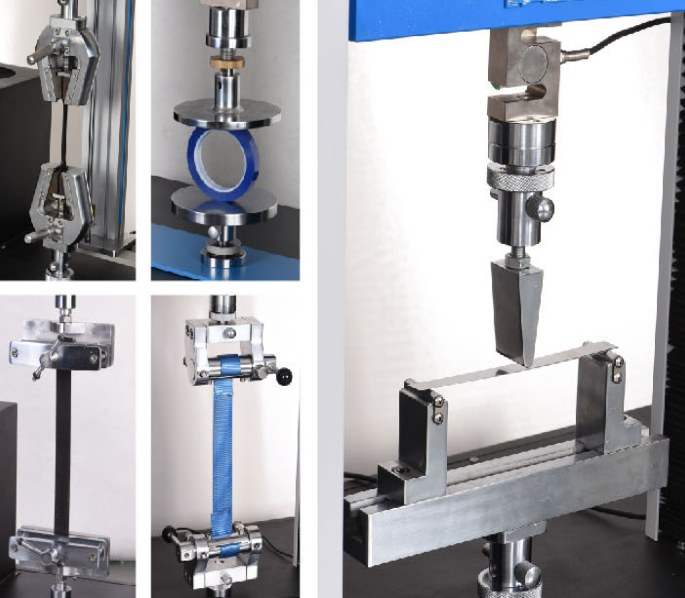

解決對策：根據材料類型精準匹配夾具——

• 金屬/硬質材料：使用帶鋒利齒紋的楔形夾具，利用自鎖效應增強夾持力。

• 橡膠/塑料/薄膜：選用鋸齒形、波紋形或帶金剛砂涂層的夾具。

• 脆性/薄壁材料：使用圓弧形夾具或加彈性襯墊（如橡膠片），既防滑又防夾壞。

二、夾具磨損與保養問題

1. 鉗口齒面磨損
長期使用后，鉗口齒紋會被磨平，失去抓持力。

解決對策：輕度磨損可用工具小心修復齒紋；嚴重磨損則必須更換新鉗口，這是最直接有效的方法。

2. 楔形斜面臟污或銹蝕
金屬氧化皮或污垢落入夾具斜面，會破壞自鎖性能。

解決對策：立即拆下夾具，用煤油或酒精清洗斜面和夾塊，去除油污和氧化皮。日常保養中，清潔后應在斜面涂抹適量潤滑脂，并每周檢查一次。

3. 楔形角設計或疲勞問題
夾具斜面出現疲勞蝕坑或角度變大，也會導致夾不緊。

解決對策：對磨損的斜面進行補焊、機加工修復，恢復原始角度。如果修復成本高或效果不佳，建議整套更換新夾具。

三、試樣處理與參數問題

1. 試樣表面有油污或氧化皮
夾持面太光滑或太臟，摩擦力自然不足。

解決對策：測試前用酒精或丙酮擦拭試樣夾持段；對于金屬試樣，可用細砂紙輕輕打磨夾持面，增加粗糙度。

2. 夾持壓力設置不當
氣動或液壓夾具的夾持力太小，無法牢固固定試樣。

解決對策：根據試樣的抗拉強度，適當提高夾持壓力。原則是“夾得緊，但不夾壞”，需要在實際測試中逐步優化。
