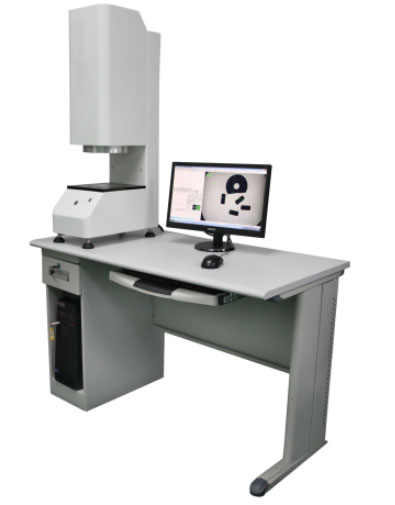

一鍵式測量儀HD-U60/U100
來源:海達儀器有限公司 時間:2021-03-15 15:44:35 海達小編編繪 瀏覽:99+
一鍵式測量儀的詳細描述
只需一按，瞬間完成所有測量批量檢測，僅需兩步
1.設置好工件需測量的項目與公差，保存
2.連續放置工件，按一鍵即完成所有項目的測量
應用行業：
廣泛應用于機械、電子、模具、注塑、金屬、橡膠、低壓電器、磁性材料、精密沖壓、連接器、連接器、端子、手機、家用電器、印刷電路板、醫療器械、鐘表等。
儀器特點：
Ø 快
l 瞬間完成傳統卡尺無法完成的測量任務
Ø 簡單
l 操作簡單，任何人三分鐘內都可輕松掌握
l 無需嚴苛的調焦和定位
Ø 大視場
l 全局成像，一鍵測量，大幅度提高效率
技術規格參數：
| 項目 | HD-U60 | HD-U100 |
| 測量范圍（mm） | Φ60 | Φ100 |
| 測量精度（μm） | ±4 | ±6 |
| 景深（mm） | 20 | 20 |
| 圖像傳感器（mm） | 500W,1/2” | 500W,2/3” |
| 遠心鏡頭 | 雙側遠心平行光路鏡頭 | |
| 工作環境 | 溫度：20℃±2℃,濕度30-80%，遠離振動：＜0.002g，低于15Hz | |
| 電源 | 單相AC 220V/50Hz/10A | |
| 功能 | ||
| 功能名稱 | 功能描述 | |
| 測量功能 | 對圖像上兩點距離、線段長度、線距、圓半徑直徑、圓周長、圓面積、角度、弧度、矩形、橢圓、點、線等幾何測量。 | |
| 報告導出 | 一鍵以JPG, BMP圖片或Word, Excel, PDF 方式報告導出。 | |
| SPC統計 | X-R, Xm-R等控制圖，并自動計算最大值、最小值、平均值、標準差、偏移差、Ca, Cp, Cpk等統計系數。 | |
| CAD圖紙比對 | 影像圖形以DXF格式輸出，實時對比測量，或調出Auto CAD 工程圖紙文檔與影像DXF文檔圖像進行重疊對比測量。 | |
| 公差計算 | 輸入標準值和正負公差，軟件自動計算出實際值與標準值之間的差值，并提示。 | |
